Comment installer une motorisation de portail ?

Motoriser votre portail transforme votre quotidien en éliminant les sorties de voiture par tous temps.

Motorisation portail, quelques précautions d’installation

Avant d’effectuer la motorisation portail, assurez-vous de prendre certaines précautions pour éviter les quelconques problèmes. D’abord, il est fort recommandé de mettre votre disjoncteur sur Off, vous devez impérativement débrancher l’alimentation électrique. Il est nécessaire de s’assurer que la structure existante répond aux normes de stabilité et aussi de résistance.

Vérifications préalables indispensables : Contrôlez l’état des gonds, la planéité du portail et l’absence de jeu excessif. Un portail déformé ou instable compromet le bon fonctionnement du système d’automatisation et peut endommager le moteur.

Pendant la phase de connexion au réseau, vous pouvez mettre à la terre la porte électrique. La télécommande de porte ne peut être utilisée que si vous avez une vue complète de votre portail.

Sécurité électrique renforcée : Installez un différentiel 30mA dédié à la motorisation. Cette protection supplémentaire prévient les risques d’électrocution et respecte la norme NF C 15-100 en vigueur depuis 2024.

Si vous avez des enfants, vous devez garder tous vos matériels d’installation, en particulier votre commande automatique, hors de leur portée. Si vous avez des doutes sur le branchement de votre installation, veuillez éviter de la faire fonctionner pour éviter tout risque de dommage.

N’hésitez pas à solliciter l’aide d’une personne plus compétente. En procédant ainsi, vous pouvez installer correctement votre moteur de portail, que ce soient des moteurs à battants ou coulissants.

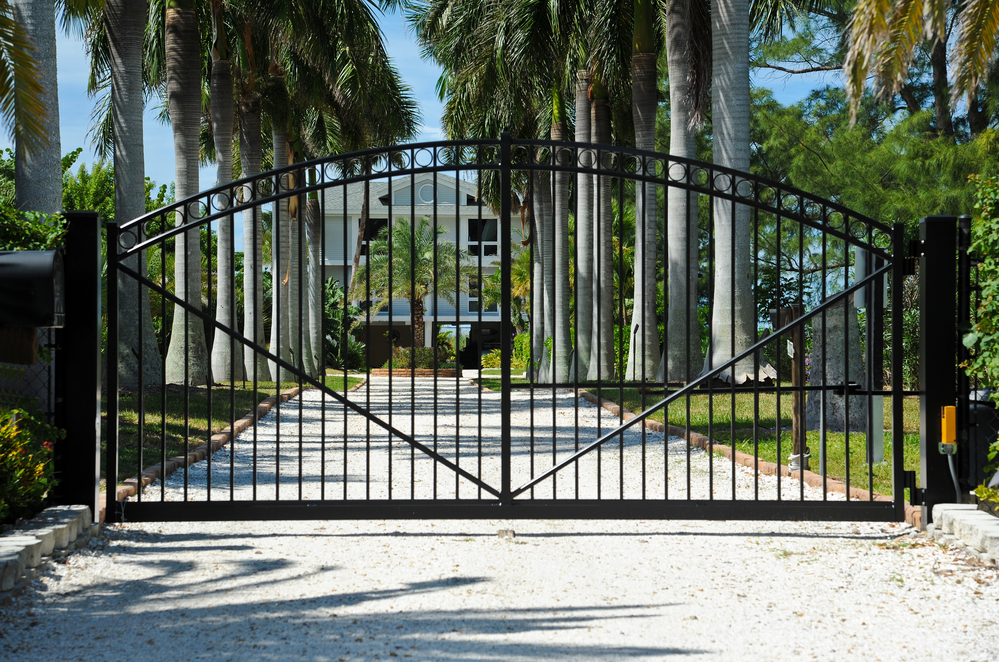

Comment installer les moteurs de portails battants ?

Pour installer le moteur du portail battant, vous pouvez vous référer aux instructions fournies avec l’appareil. Vous devez marquer la distance entre la charnière et l’arête sur la surface intérieure du pilier. Grâce à cette distance, vous pourrez trouver la distance de décalage par rapport à l’arête du pilier pour fixer le support de montage du moteur.

Étapes de fixation des vérins hydrauliques

Calcul des cotes de fixation : Mesurez précisément la largeur du vantail et l’épaisseur du pilier. Pour un portail de 1,5m de large, positionnez le vérin à 15-20cm de la charnière pour optimiser la force de poussée.

Une fois les marques de distance et d’élévation terminées, des trous peuvent être percés pour insérer les vis de fixation après avoir inséré les ancrages appropriés. Les chevilles doivent être choisies en fonction de la nature du pilier, comme la brique, le bois, etc. Sinon, vous risquez d’arracher le moteur du pilier. Vous devez prendre en compte que la hauteur de l’installation doit être au maximum 1 m du sol.

Choix des fixations selon le matériau :
– Pilier béton : chevilles à expansion M12 minimum
– Pilier maçonné : chevilles chimiques pour charge lourde
– Pilier métallique : boulons traversants avec écrous de blocage

Réglage et programmation des fins de course

Programmez les butées d’ouverture et fermeture selon l’angle souhaité. La plupart des motorisations modernes intègrent un apprentissage automatique des fins de course pour simplifier cette étape cruciale.

Test de fonctionnement : Effectuez plusieurs cycles complets en mode manuel avant d’activer la télécommande. Vérifiez l’absence de points durs et l’alignement parfait des vantaux.

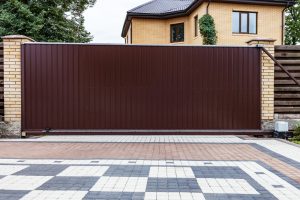

Moteur pour portails coulissant, comment l’installer ?

Si vous souhaitez avoir plus de confort, vous pouvez opter pour le moteur de portail coulissant. Un kit moteur de portail coulissant doit disposer d’un moteur avec carte électronique, des crémaillères, deux fins de course métallique et d’un support de fixation moteur. La visserie, les télécommandes ainsi que la visserie font également partie des éléments importants.

Préparation de la fondation béton

Dimensions de la semelle : Coulez une fondation de 40x40x40cm minimum pour supporter le moteur. Utilisez du béton dosé à 350kg/m³ et laissez sécher 48h avant installation.

Pour installer votre moteur pour portail, vous devez suivre les étapes suivantes. Premièrement, l’installation du moteur coulissant. Privilégiez une base en béton pour fixer solidement la plaque de fixation de moteur. Placez la plaque de montage du moteur pour déterminer l’emplacement des trous. Il faut que votre plaque de fixation soit bien parallèle au portail pour qu’il puisse coulisser parallèlement au moteur. Assurez-vous bien que le bord de la plaque se situe à quatre ou cinq centimètres du bord de votre portail.

Installation du système de crémaillère

Ensuite, vous pouvez percer le support de fixation en installant quatre ancrages métalliques pour fixer la plaque de support. Posez tous les cordons d’alimentation et câbles accessoires en même temps. Il est important de s’assurer que la planche fixe est de niveau. Si vous disposez d’un gabarit de pose, vous pouvez l’utiliser. Enfin, placez le moteur et boulonnez-le avec les deux vis fournis.

Une fois le moteur installé, vous pourrez fixer des crémaillères. Pour placer la première crémaillère, placez-la dans un espace de 3 mm entre l’engrenage du moteur et la crémaillère. Ensuite, marquez le contour pour visser la vis auto perceuse. Utilisez un niveau à bulle pour que vos marques soient droites. Après avoir marqué les lignes, vissez les vis auto perceuses dans les trous rectangulaires de la crémaillère. Veuillez vérifier ensuite si la roue crantée occupe toute la surface de la crémaillère.

Réglage de l’engrènement : L’espace de 2-3mm entre pignon et crémaillère est crucial. Un jeu insuffisant provoque une usure prématurée, tandis qu’un jeu excessif génère du bruit et des à-coups.

Vous devez respecter la distance entre les dents du pignon moteur et les dents des crémaillères pour ne pas abîmer les dents.

Raccordement électrique et programmation

Alimentation électrique : Tirez un câble 3G2,5mm² depuis le tableau électrique. Protégez la ligne par un disjoncteur 16A et un différentiel 30mA dédié à la motorisation.

Programmation des télécommandes : Suivez la procédure d’apprentissage spécifique à votre modèle. La plupart des systèmes récents acceptent jusqu’à 50 télécommandes différentes.

Accessoires de sécurité obligatoires

Dispositifs de sécurité réglementaires

Cellules photoélectriques : Installez-les à 50cm du sol de chaque côté du portail. Ces capteurs détectent tout obstacle et inversent automatiquement le mouvement.

Feu clignotant : Obligatoire pour signaler le mouvement du portail aux piétons et véhicules. Positionnez-le à 2m de hauteur minimum pour une visibilité optimale.

Système de déverrouillage manuel : Indispensable en cas de panne électrique. Testez régulièrement son fonctionnement pour garantir un accès permanent à votre propriété.

Maintenance préventive de votre motorisation

Entretien périodique recommandé

Contrôles mensuels : Vérifiez l’alignement des cellules, nettoyez les optiques et testez le déverrouillage manuel. Lubrifiez les points de pivot avec de la graisse marine.

Révision annuelle : Contrôlez le serrage de toutes les fixations, l’état des crémaillères et la tension de la chaîne. Remplacez les piles des télécommandes préventivement.

Durée de vie moyenne : Une motorisation bien entretenue fonctionne 15 à 20 ans selon l’utilisation. Les modèles haut de gamme intègrent des compteurs de cycles pour planifier la maintenance.

Coûts et considérations budgétaires

Budget installation complète

Motorisation battant : Comptez 800 à 2500€ selon la gamme choisie. Les modèles solaires représentent un surcoût de 30% mais éliminent les travaux électriques.

Motorisation coulissant : Budget de 1200 à 3500€ installation comprise. Le coût varie selon le poids du portail et les accessoires de sécurité intégrés.

Économies à long terme : La motorisation augmente la valeur immobilière de 2 à 5% et réduit l’usure prématurée du portail grâce aux mouvements contrôlés.
